工程防雷产品PRODUCT SHOW

追求防雷工程的完美质量,致力于产品的良好用户体验。

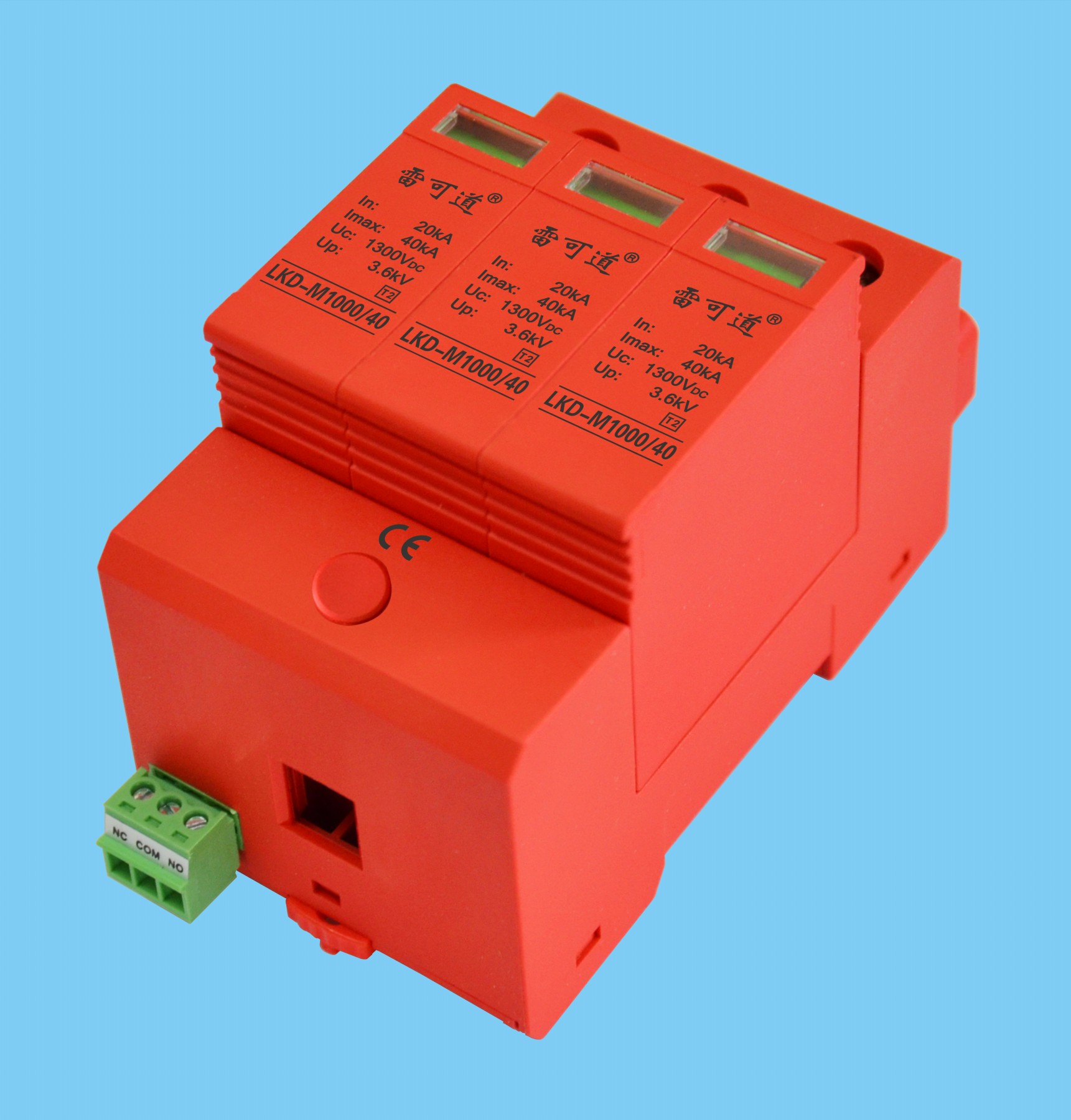

雷可道1000V电源防雷模块

  • 该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备,为光伏发电系统提供全方位的浪涌保护。
立即咨询
全国热线400-876-1400

详情介绍

■产品用途

该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备,为光伏发电系统提供全方位的浪涌保护。

■产品特点

完整的预接线单元,用于光伏设备中,由底座和插入式保护模块组成

Y型电路设计,三高性能的压敏电阻,实现正极对地、正极对负极、负极对地的全保护,当发电机电路中出现绝缘故障时,可避免对电涌保护器的损害

功能强大的氧化锌压敏电阻具有高泄放能力

● 内置动态热脱扣器具备了高可靠性

故障指示以红色标记出现在监控窗口中

■技术参数

名称

型号

规格

标称放

电电流

In(kA,

8/20μs)

最大放

电电流

Imax(kA,

8/20μs)

电压保

护水平

Up(kV)

最大持

续工作

电压

Uc(VDC)

漏电流0.75U1mA(μA)

响应

时间

tA(ns)

工作温度  (℃)

电源防雷模块

LKD-M1000/40

3片、18mm、DC

20

40

3.6

1300

≤20

≤25

-40

+85

LKD-M1000/80

40

80

4.4

■安装说明

 安装前必须切断电源,严禁带电操作。

 建议在防雷模块前端串联熔断器或自动断路器。

 安装时请根据安装示意图所示连接,其中+为正极线,为负极线,PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。

● 安装完毕后将模块插到位,检查防雷模块是否正常工作。

● 防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色(或带遥信的产品遥信端子输出报警信号)时,表示防雷模块发生故障,应及时维修或更换。

● 防雷模块应并联安装(也可采用凯文接线方式),连接线要求牢固可靠,且要求短、粗、直。
