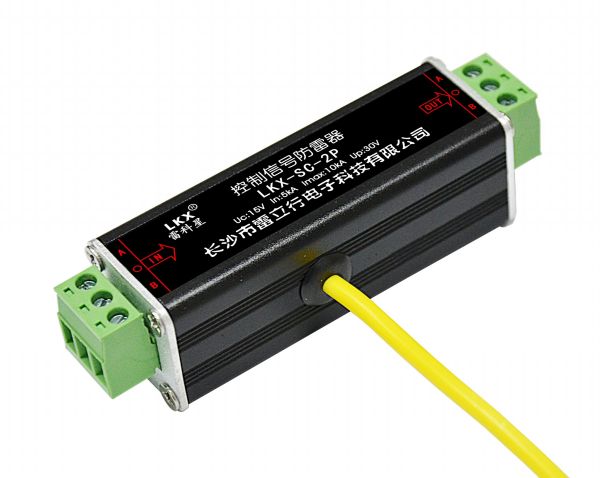

控制信号防雷器

■产品用途

控制信号防雷器主要用于沿低压控制信号线路侵入设备的雷电（过电压）防护，广泛应用于金融系统、电信系统、交通运输系统、石化工控系统，如各种数据传输线、监控控制线路、仪表仪器信号线路等。

■产品特点

● 放电电流大，采用多级保护。

● 内置快速半导体保护器件，响应速度快，残压低。

● 核心元件采用国际知名品牌，性能优越。

● 节能、环保，安装简便，适用于各种标准接口类型。

● 插入损耗低，确保线路畅通。

● 驻波系数小，工作频率范围宽。

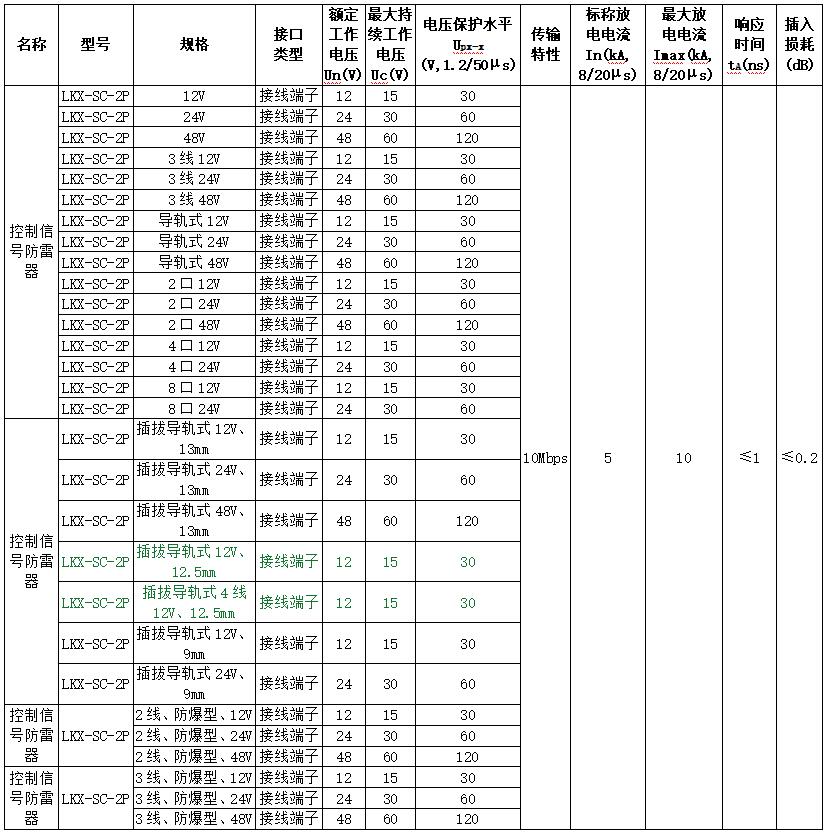

■技术参数

■安装说明

● 本产品为串联连接方式。

● 请选择与被保护设备接口类型相同的产品。

● 防雷器应与被保护设备的工作电压相匹配。

● 防雷器上的A、B为信号的两极（3线防雷器的O极接线端子直通），

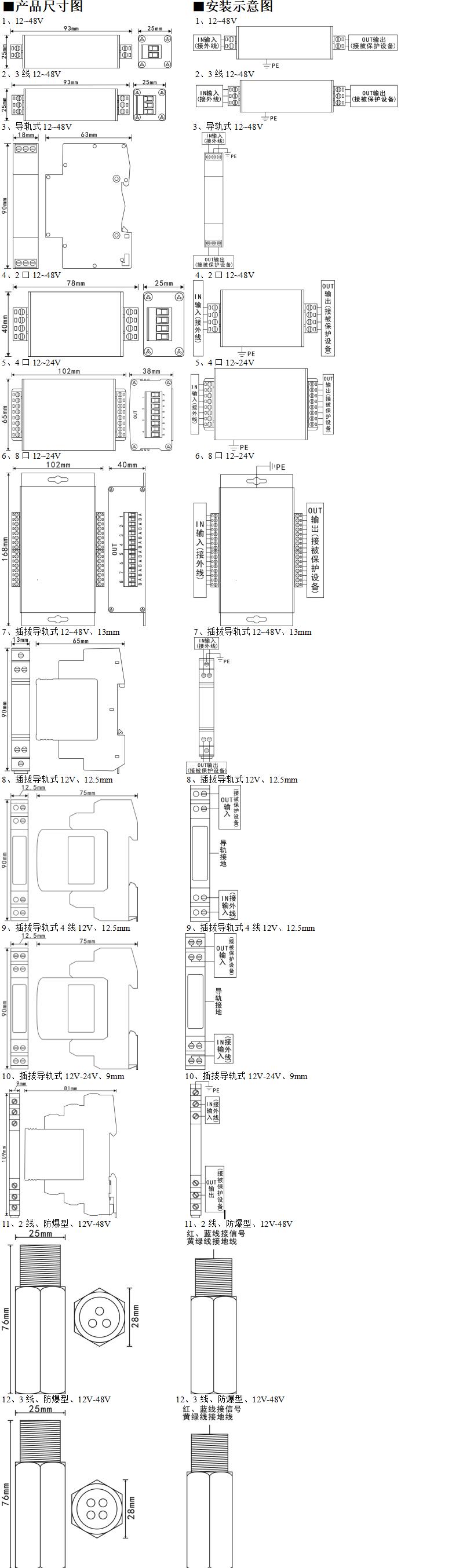

● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线（其中插拔导轨式、12.5mm是通过导轨条接地，无需额外连接地线）。输入端接外线，输出端与被保护设备的输入端相连接，（防爆型防雷器的为并联防雷器，没有输入输出，红、蓝、黑线接信号线，黄绿线接地线）。切勿接错。

● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。

● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
