视频信号防雷器(LKX-SV)

  • 视频信号防雷器主要用于沿视频信号线路侵入设备的雷电(过电压)防护,如视频监控设备(摄像机、视频监控器、光端机、显示器、有线电视、家用电视等)。
立即咨询
全国热线400-876-1400

详情介绍

视频信号防雷器

■产品用途

视频信号防雷器主要用于沿视频信号线路侵入设备的雷电(过电压)防护,如视频监控设备(摄像机、视频监控器、光端机、显示器、有线电视、家用电视等)。

■产品特点

● 放电电流大,采用多级保护。

● 内置快速半导体保护器件,响应速度快,残压低。

● 核心元件采用国际知名品牌,性能优越。

● 节能、环保,安装简便,适用于各种标准接口类型。

● 插入损耗低,确保线路畅通。

● 驻波系数小,工作频率范围宽。

■技术参数

名称

型号

规格

接口类型

额定工作电压Un(V)

最大持续工作电压Uc(V)

电压保护水平Upx-x(V,1.2/50μs)

传输特性

标称放电电流In(kA,8/20μs)

最大放电电流Imax(kA,8/20μs)

响应

时间tA(ns)

插入损耗(dB)

视频信号防雷器

LKX-SV

BNC接口

BNC

5

6

40

10MHz

5

10

1

0.5

LKX-SV

BNC接口、黄铜

BNC

LKX-SV

英制F接口

F

LKX-SV

英制F接口、黄铜

F

LKX-SV

公制F接口、黄铜

F

LKX-SV

RF接口

RF

LKX-SV

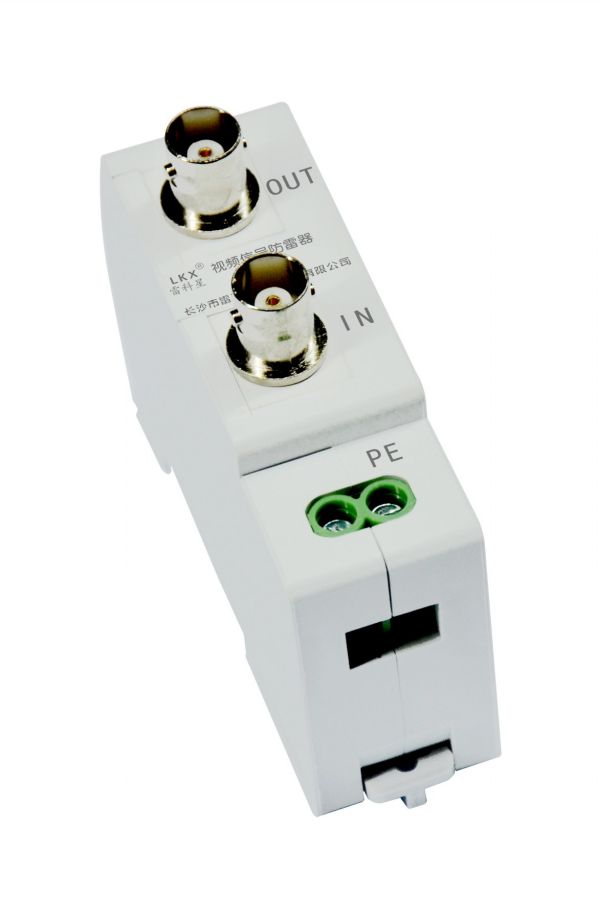

导轨式BNC接口

BNC

LKX-SV

SDIBNC接口、黄铜

BNC

12

15

40

1.485Gbps

3

6

■安装说明

● 本产品为串联连接方式。

● 请选择与被保护设备接口类型相同的产品。

● 防雷器应与被保护设备的工作电压相匹配。

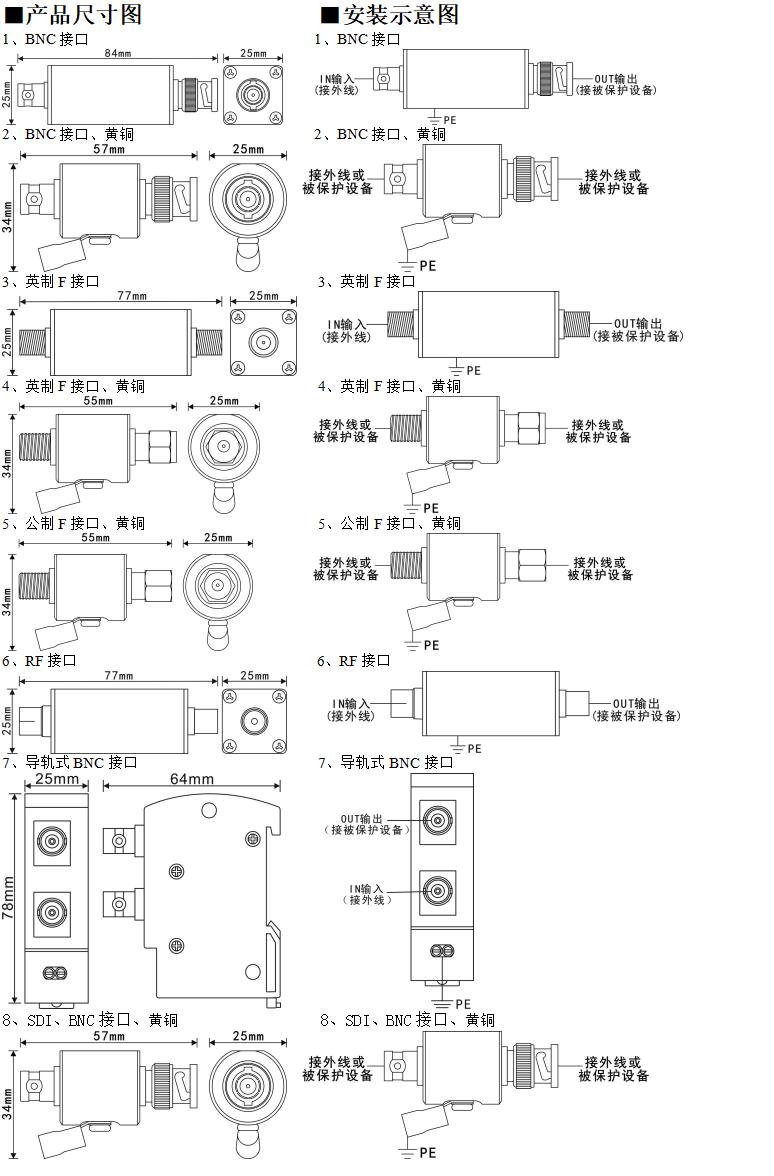

● 安装时请根据安装示意图所示连接,其中IN为输入,OUT为输出,PE为地线,输入端接外线,输出端与被保护设备的输入端相连接(其中黄铜类产品两端都可以接输入线或输出线),切勿接错。

● 防雷器的PE线必须与防雷系统的地线可靠连接,连接线要求短、粗、直。

● 防雷器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保设备安全。
