接地模块

  • LKX-JDM型系列接地模块是一种以导电非金属材料为主的接地体,它由导电性、化学稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成。
立即咨询
全国热线400-876-1400

详情介绍

■产品用途

LKX-JDM型系列接地模块是一种以导电非金属材料为主的接地体,它由导电性、化学稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成。主要应用范围:

● 发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地。

● 贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。

● 各种高层建筑、名胜古建筑、高大纪念塔等防雷接地。

● 石油输送管道及油气罐,易燃易爆物质仓库防雷接地

■工作原理

雷科星接地模块内含稳定的导电成份、金属钝化防腐剂、保水剂等。将它埋设于地下,能与土壤紧密接触,扩大散流截面积,在地下形成一个电阻率变化平缓的低电阻区域,使整个地网接地电阻显著降低。

■产品特点

● 本接地模块采用性能稳定的非金属导体材料作为模块的导电介质,其导电性不受季节影响;

● 能吸湿保湿、能保持与土壤有效接触,接地电阻低;

● 在高土壤电阻率地区,能有效降低地网接地电阻;

● 耐大工频和冲击电流冲击,电阻稳定;

● 耐腐蚀、无毒,使用寿命长达30年,安装简便;

● 能经受-40℃的低温,北方高寒地区同样适用。

■技术指标

型号:LKX-JDM

规格:(扁形、10kg)、(扁形、20kg)、(扁形、23kg)、(方形、20kg)、(圆形、20kg)、(电解离子式、10kg)

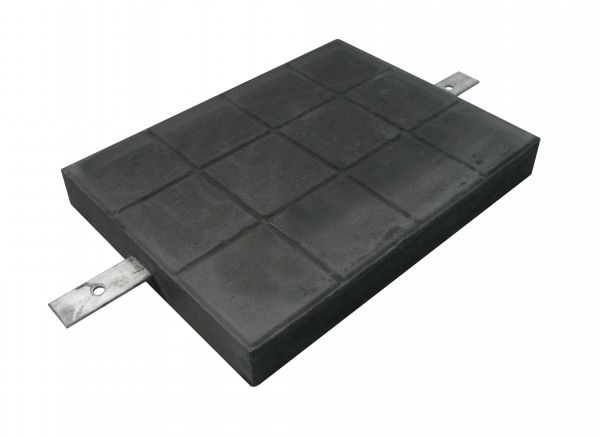

外观尺寸:扁形、10kg:350×240×60mm

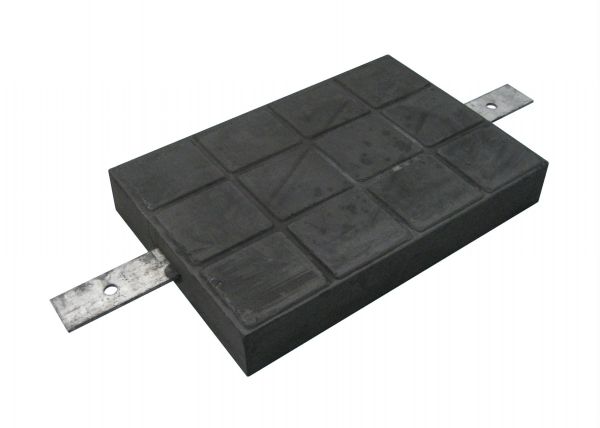

扁形、20kg:450×350×60mm

扁形、23kg:500×400×60mm

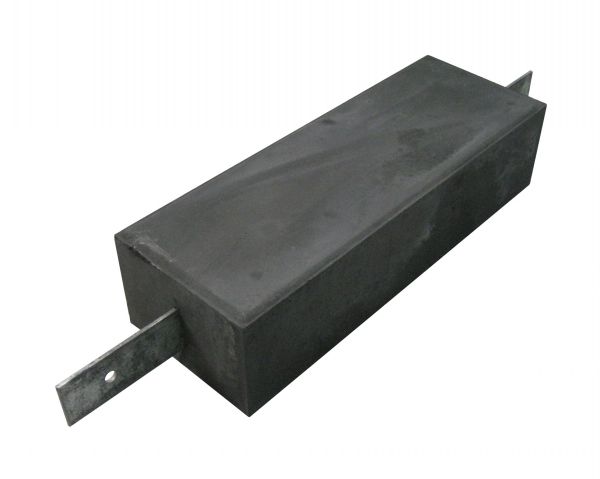

方形、20kg:480×170×120mm

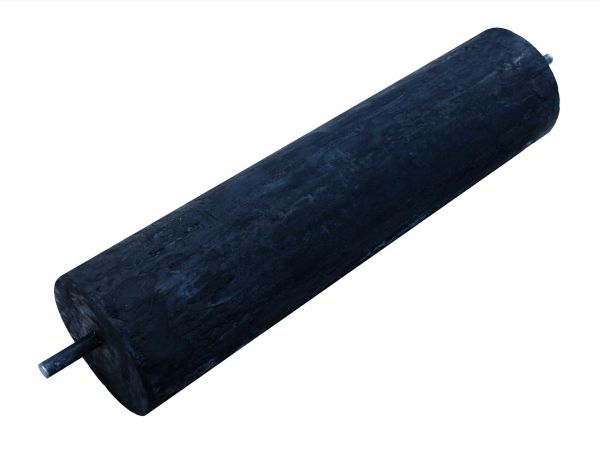

圆形、20kg:Φ150×800 mm

电解离子式、10kg:500×200×55 mm

室温下电阻率:≤3Ω·m。

工频接地电阻:8.2Ω(土壤电阻率取长沙市郊区典型土质52Ω·m )。

估算式: Rj≈0.16ρ(Rj为单个模块接地电阻;ρ为土壤电阻率)。

■用量计算

根据多年在不同区域不同行业使用接地模块建造地网的实践经验,结合科学的地网降阻理论,总结出如下接地模块用量计算公式:n=K·ρ/(Rn·η)计算结果是小数时四舍五入后取为整数。

式中:n—接地模块数量。

ρ—土壤电阻率。

K—模块接地系数,取值范围是0.11~0.16,土壤电阻率越大,K取值越小。

Rn—地网设计所要求的接地电阻值。

η—接地模块利用系数,取值范围是0.6~0.9,模块数量越多,η取值越小。

各系数之间的取值关系通常可参考下表:

土壤电阻率

接地系数(K)

利用系数(η)

ρ<200Ω·m

0.16

0.9

200≤ρ<500Ω·m

0.15

0.8

500≤ρ<1000Ω·m

0.13

0.75

ρ≥1000Ω·m

0.12

0.7

■施工方法

1、接地模块要根据设计要求进行埋设,可垂直埋设,也可水平埋设。埋置深度不小于0.8米。

2、为减小接地模块间互相影响,埋设间距尽量不小于3米,特殊情况间距可以适当减少。

3、模块极芯相互并联或与地线连接时,必须焊接,焊接长度为连接体宽度的2倍以上。

4、应在焊接处清除焊渣,并涂上防腐导电漆或沥青漆。

5、回填土应适量洒水,分层夯实,待模块充分吸湿(24小时)后测量接地电阻。

■注意事项

● 贮存模块应保持一定湿度,避免高温、干燥、曝晒。

● 运输和安装时,应避免机械力损伤模块。

● 在寒冷地区,模块应埋在冻土层以下。
